Mango-Z1과 대기압 센서 (LPS25H) 테스트

 Mango-Z1과 대기압 센서 LPS25H 테스트

망고Z1 ß-----------------------à 대기압 CS-LPS25

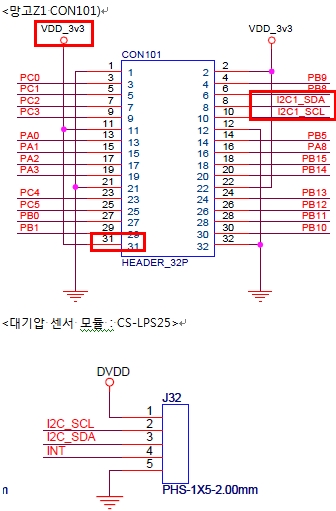

CON101 31(VDD_3v3) <-> CS-LPS25 J32 1(DVDD)

CON101 8(I2C1_SDA) <-> CS-LPS25 J32 3(I2C_SDA)

CON101 10(I2C1_SCL) <-> CS-LPS25 J32 2(I2C_SCL)

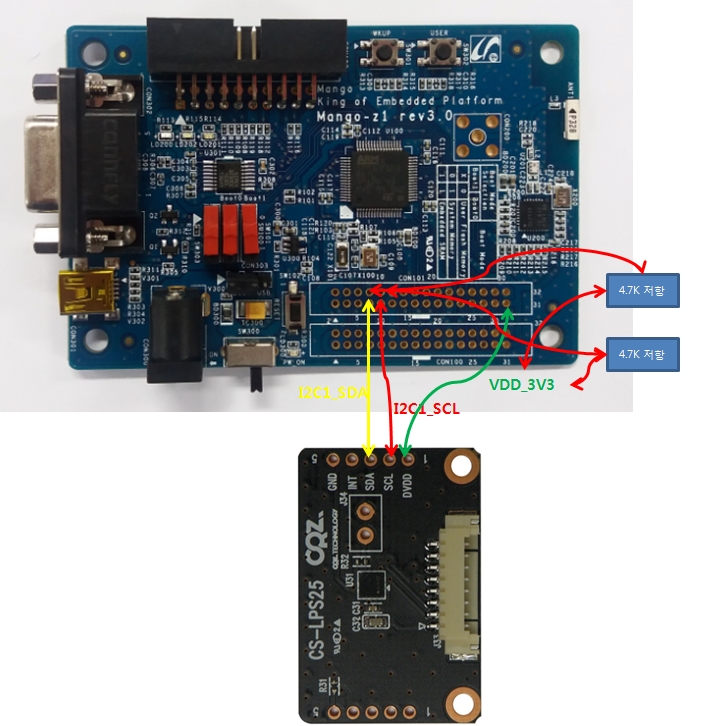

망고Z1 I2C1_SCL, I2C_SDA 핀에 4.7K 풀업 저항 연결



연결하면 됩니다.



<망고Z1 CON101)

<대기압 센서 모듈 : CS-LPS25>

LPS25 소스 이미지 다운로드

테스트 이미지 Write하기

Mango-Z1 Start Guide

테스트 방법

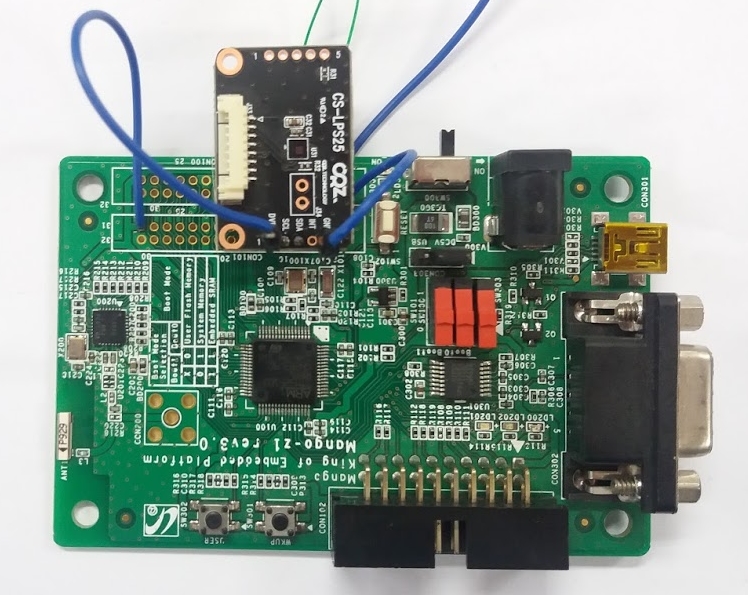

보드와 아래와 연결한다.





테스트 결과

---------------------

Mango Z1 test start...

Press menu key

---------------------

0> System Information

---------------------

1> LED Test

2> KEY Test

3> ZigBee Test

4> USB HID Test

5> L3G4200 id

6> GYRO_L3G4200_vTest

7> 3AXI-BMA280 Test

8> 3AXI-BMA150 Test

9> Press Sensor LPS25H Test

---------------------

x> quit



9번 선택

9 is selected



LPS25H_CTRL_REG1_ADDR init read : 0xCD

LPS25H_RES_CONF_ADDR init read : 0x0F



---------------------

Press menu key

---------------------

0> Get Device ID

1> Get Pressure Data

2> Get Temperature Data

---------------------

x> quit



00 is selected



Device id : 0xBD



---------------------

Press menu key

---------------------

0> Get Device ID

1> Get Pressure Data

2> Get Temperature Data

---------------------

x> quit



11 is selected



Pressure: 1002.90 hPa

Pressure: 999.98 hPa

Pressure: 1000.00 hPa

Pressure: 1000.00 hPa

Pressure: 1007.16 hPa

Pressure: 1002.55 hPa
