CDS100 Test Guide (Ethernet-to-Serial (RS232, RS485) 4-ports)

1.    개요

CDS100 Ethernet-to-Serial (RS232, RS485) 4-ports보드의 특징은 이더넷을 통하여 RS232 통신, RS485 통신을 제어 할 수 있는 보드이다.



l300MHz TI Sitara AM3352 Cortex®-A8 RISC Processor

l256Mbytes DDR3 SDRAM

l256MB NAND

l10/100 ethernet x 1EA

lRS485 Port x 2EA

lRS232 (DSUB9 Male) Port x 2EA

lCPLD 탑재

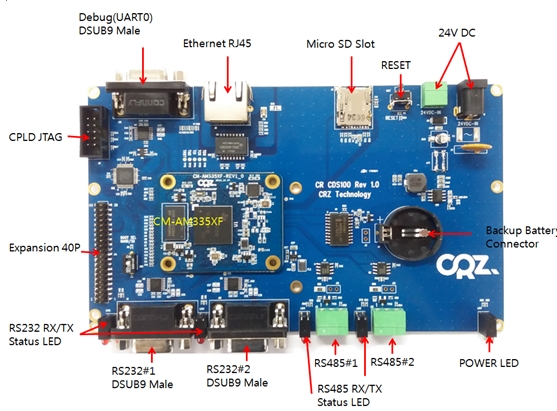

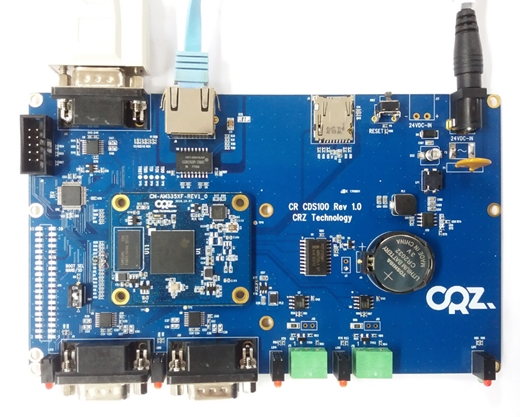

2.    부품 배치도





3.    연결 방법



12 ~ 24V DC 전원이더넷, DSUB9 연결한다.



3.1.    이더넷 IP 설정

사용자에 환경에 맞게 IP 설정한다.

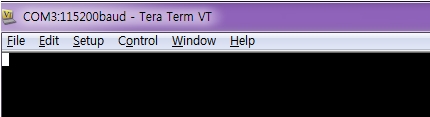

DSUB9으로 연결 된 COM Port를 확인 후 터미널 프로그램을 연다.

아이디 : root

Passwd : root



mangoboard login: root

Password:

[root@mangoboard ~]#

[root@mangoboard ~]# ifconfig eth0 192.168.100.253 up

사용자 환경에 맞에 세팅한다.

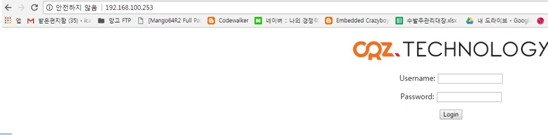

4.    접속하기





아이디 : admin

패스워드 : admin

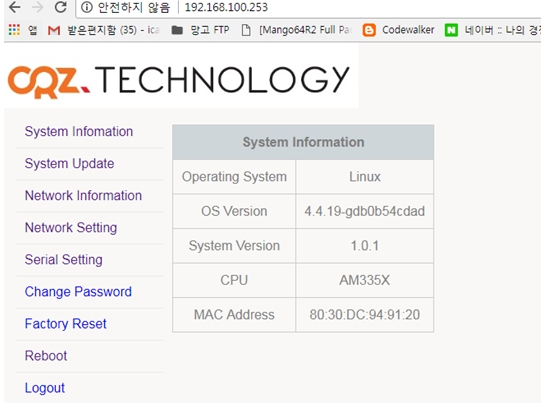

시스템에 대한 정보를 볼 수 있다.





5.    이더넷 to Serial 통신

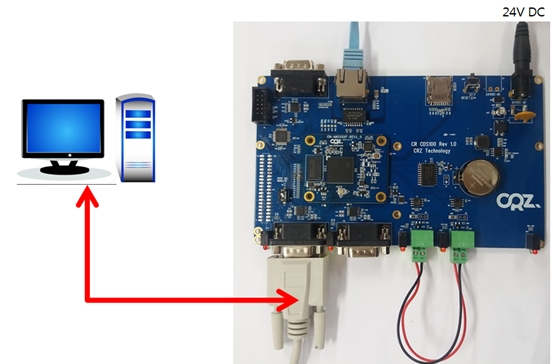

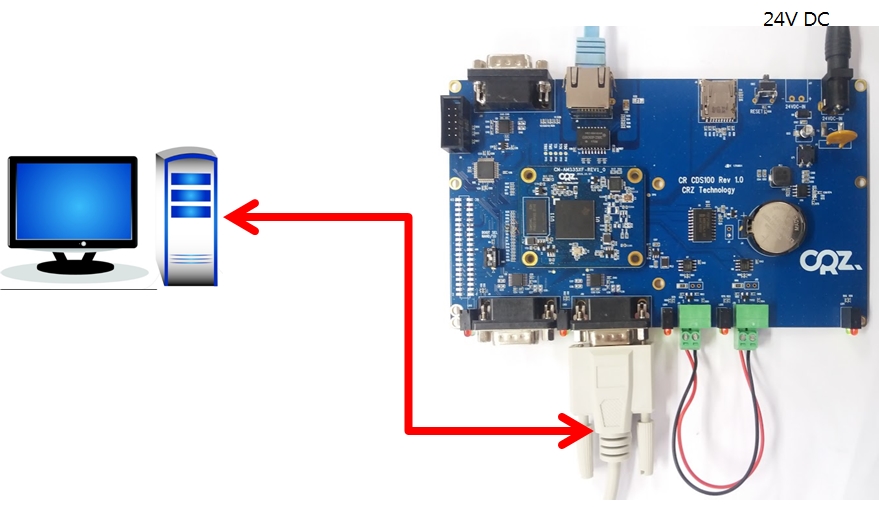

아래 그림과 같이 연결 한다.

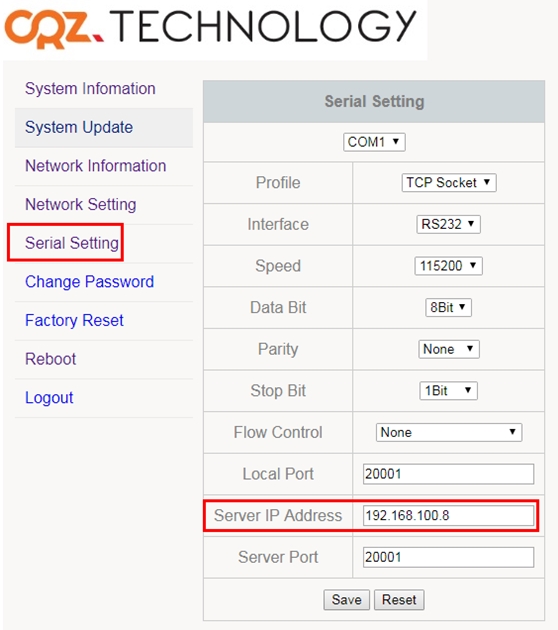

“Serial Setting” 선택



PC 이더넷 IP가 “Server IP Address”이다.



CDS100 디바이스가 Server로 동작하는 경우를 테스트하기 위해서 Local Port Port 번호를 입력한다 Port 번호는 PC쪽에서 Client CDS100 Server로 접속하기 위한 Port 번호가 된다.



첫번째 Serial Port DB9 Female-to-Female Cross Cable PC와 연결한다. PC에서 Serial 터미널을 실행한다.

테스트를 위해서 이 Serial 터미널이 Serial Device 역할을 하게 된다.



6.    네트워크 단(PC) 테스트 프로그램 설정.

CDS TEST 프로그램을 다운로드하여 실행한다.

http://crztech.iptime.org:8080/Release/mango-cds100/app/cds_test_bin.zip

CDS100 디바이스와의 네트워크 통신 테스트를 위해서 PC에서 실행되는 CDS_TEST라는 테스트 프로그램을 작성하였다.

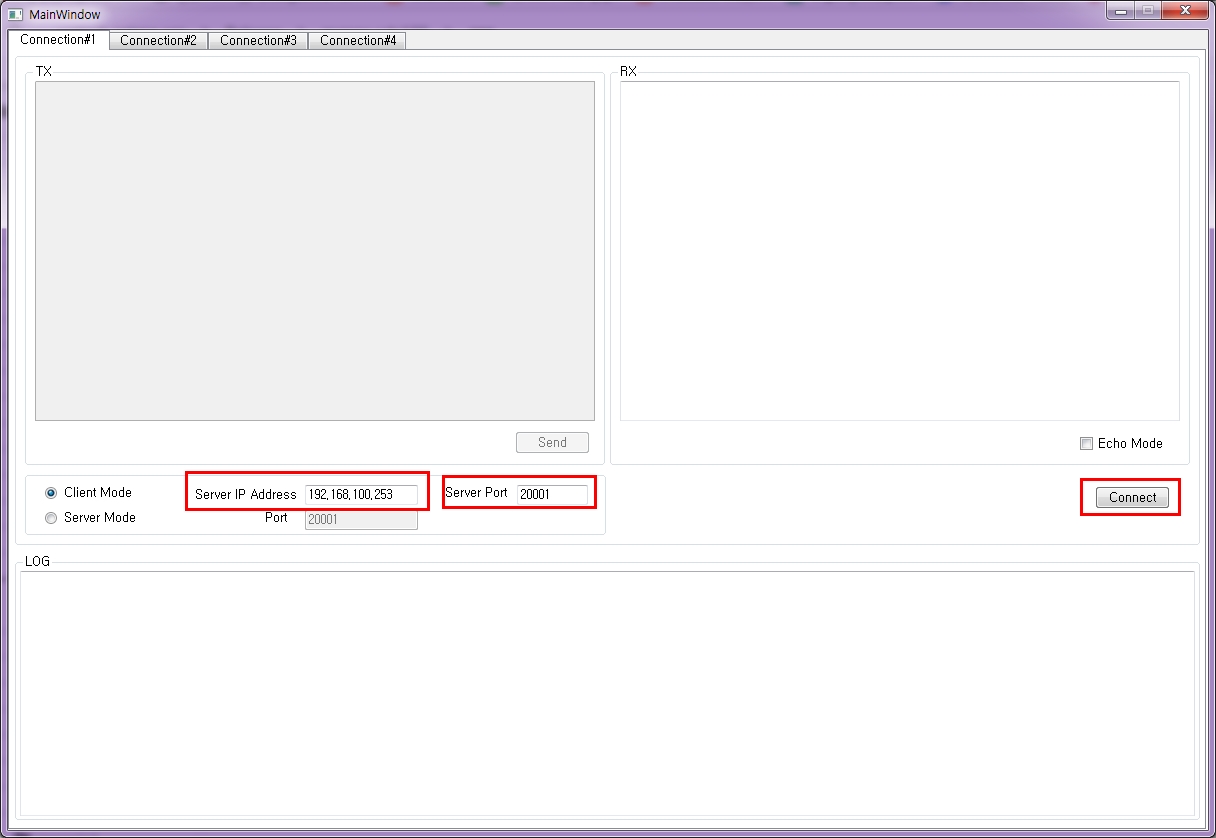

Server IP Address : CDS100 보드 IP

Server Port : Serial Setting 메뉴에서 확인

“Connect” 버튼을 누른다.

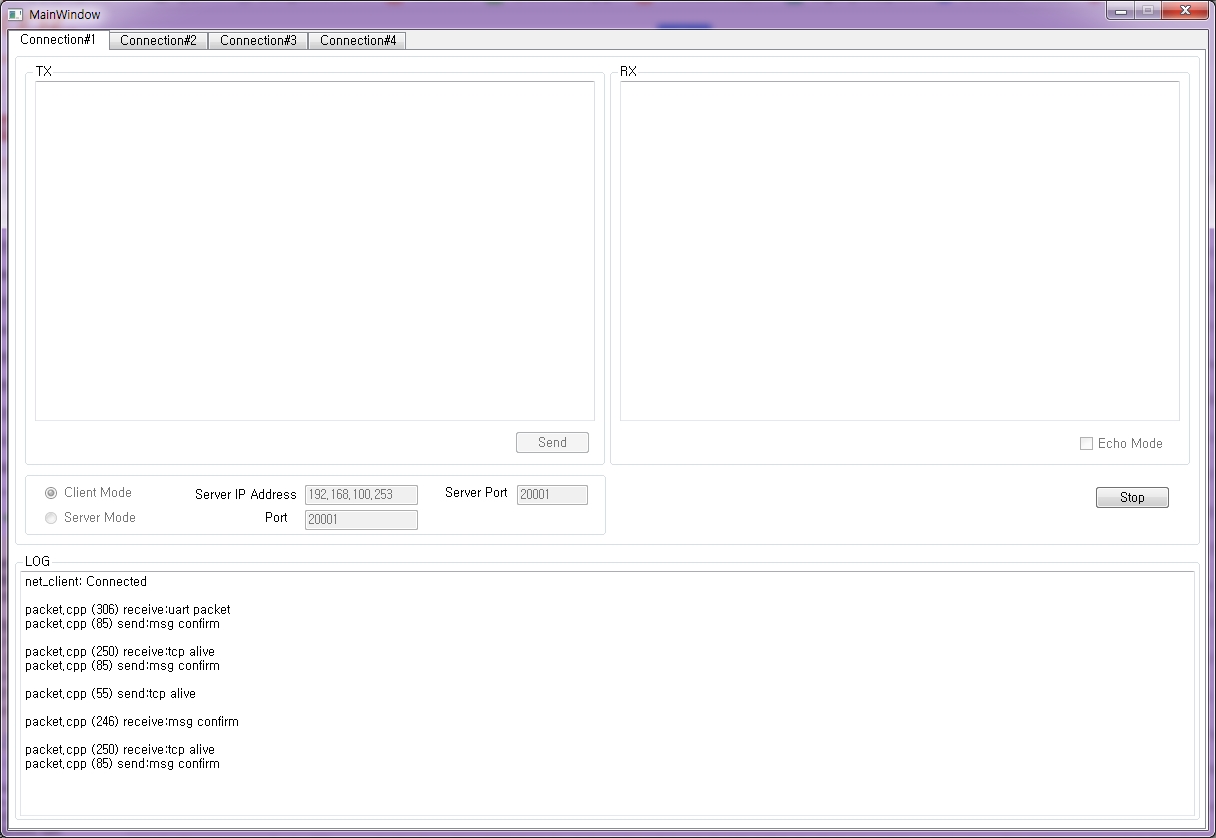

아래와 같이 접속이 된다.





CDS_TEST Client로써 CDS100 Server에 접속하도록 정보를 설정한다.

Client Mode 선택 후 1.번에 알려진 CDS100 Server IP Address Port 번호를 입력한다.

Connect 버튼을 누르면 CDS100 디바이스와 네트워크 연결이 설정된다.

CDS100 디바이스에서 보내온 데이터는 RX 창에 표시되며, TX 창으로 입력된 데이터는 CDS100 디바이스를 통해 Serial 포트로 나가게 되어 이 테스트에서는 PC Serial 터미널에 표시된다.





7.    CDS100 디바이스와 CDS_TEST의 송수신 테스트.



1.     CDS_TEST에서 Connect 버튼을 눌러 네트워크 연결이 되면 TX 창이 활성화 된다.

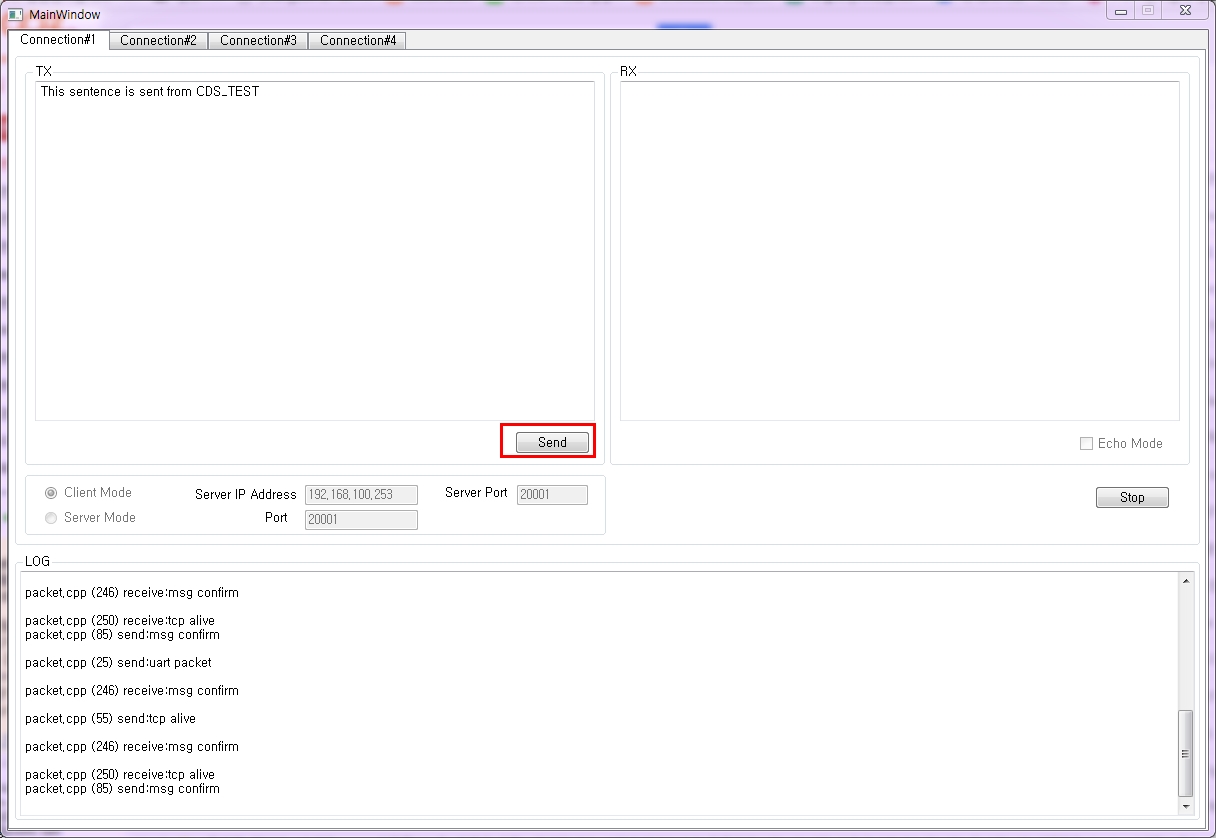

2.     TX 창에 테스트 문자열을 입력하고 Send 버튼을 누르면 이 문자열이 CDS100 디바이스를 통해 PC Serial 터미널에 표시된다.

에서 TX 창에 입력>

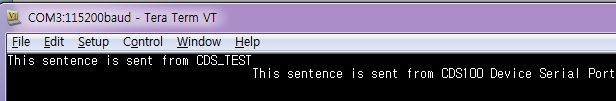

 Serial 터미널에서 표시됨>

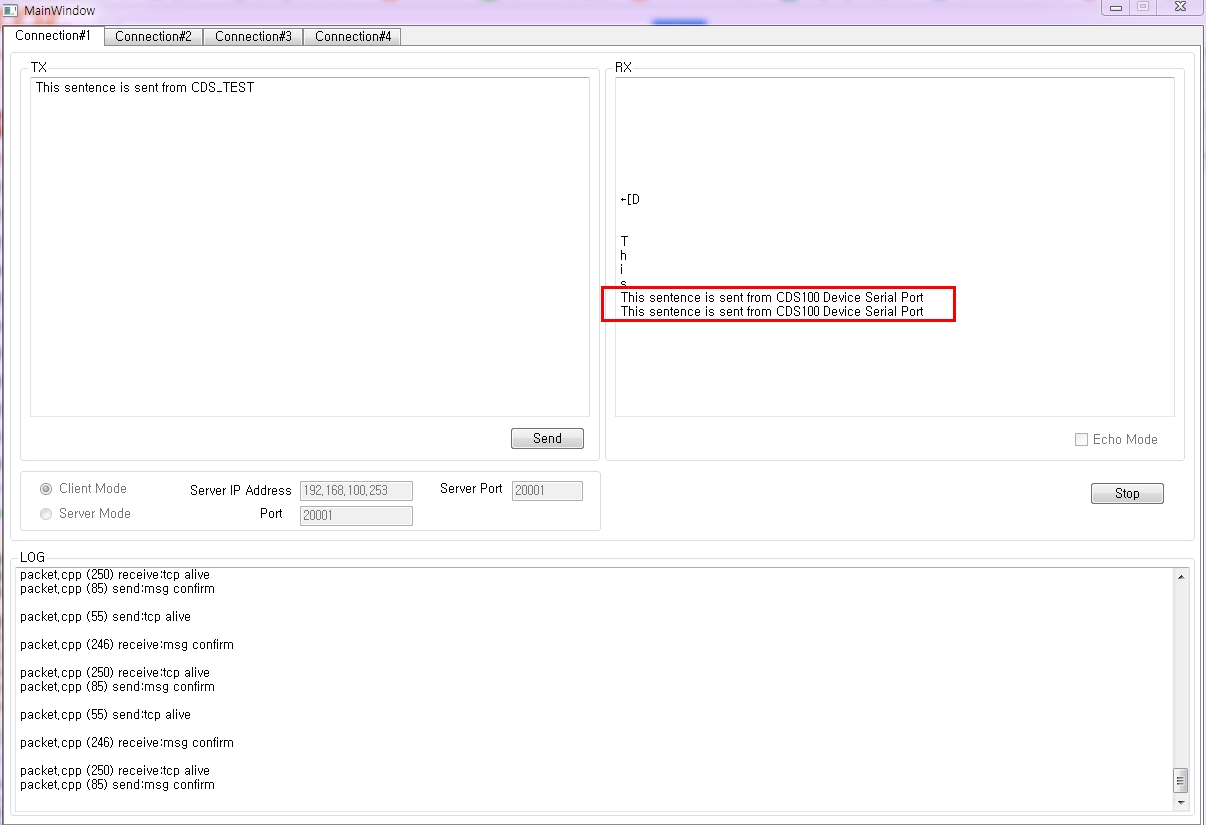

3.     PC Serial 터미널에서 테스트 문자열을 입력하면 이 문자열을 CDS100 디바이스가 네트워크를 통해 CDS_TEST로 보내서 RX 창에 표시된다.

 Serial 터미널에서 데이터를 입력함>







다른 디바이스인 RS485도 같은 방법으로 테스트가 가능하다.



7.1.    RS232#2 포트 송수신 테스트

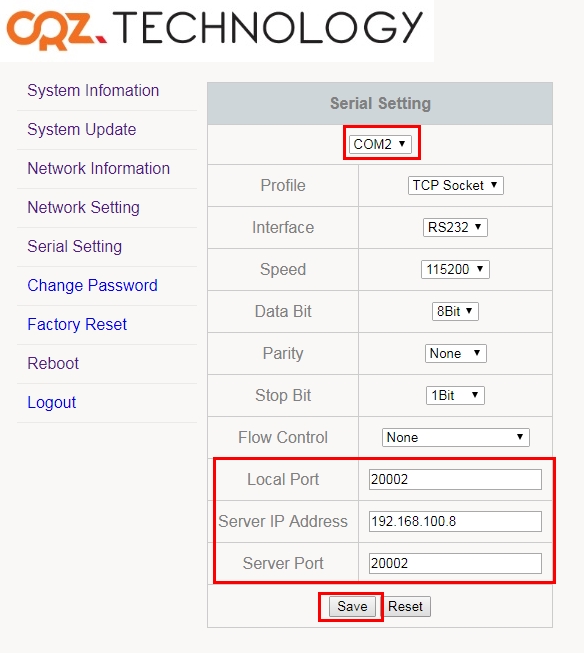

CDS100에 접속하여 아래와 같이 세팅을 한다.

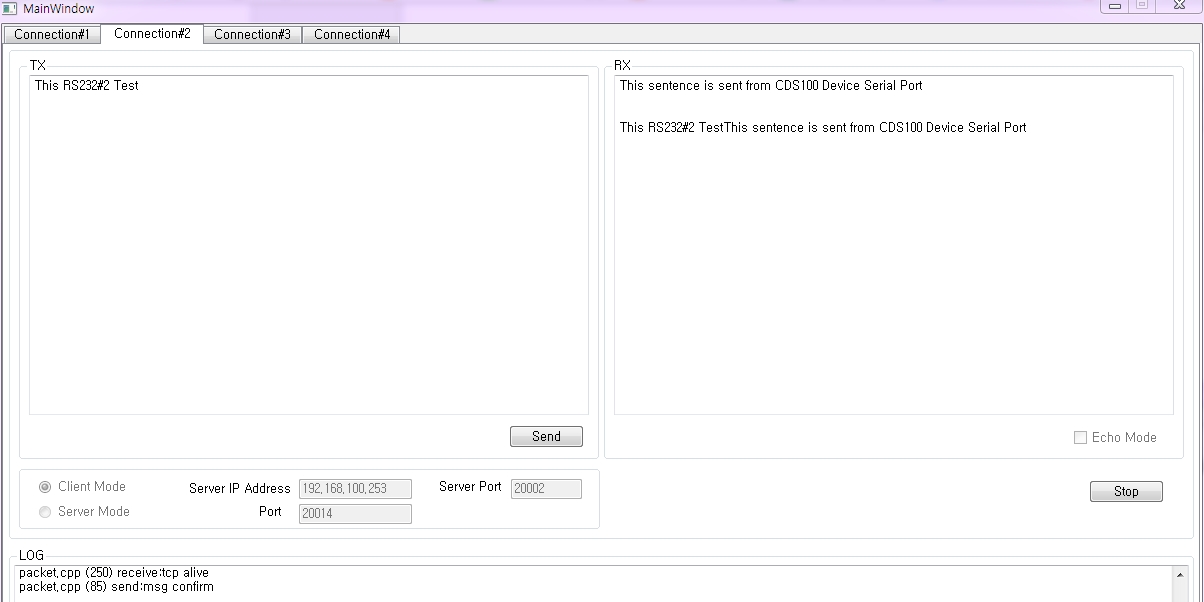

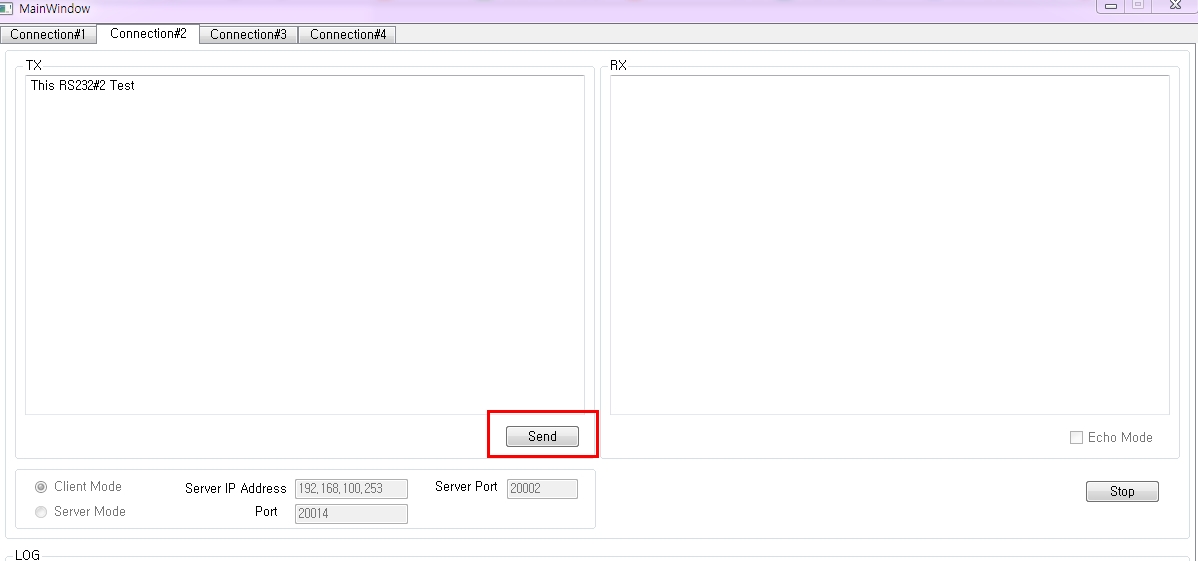

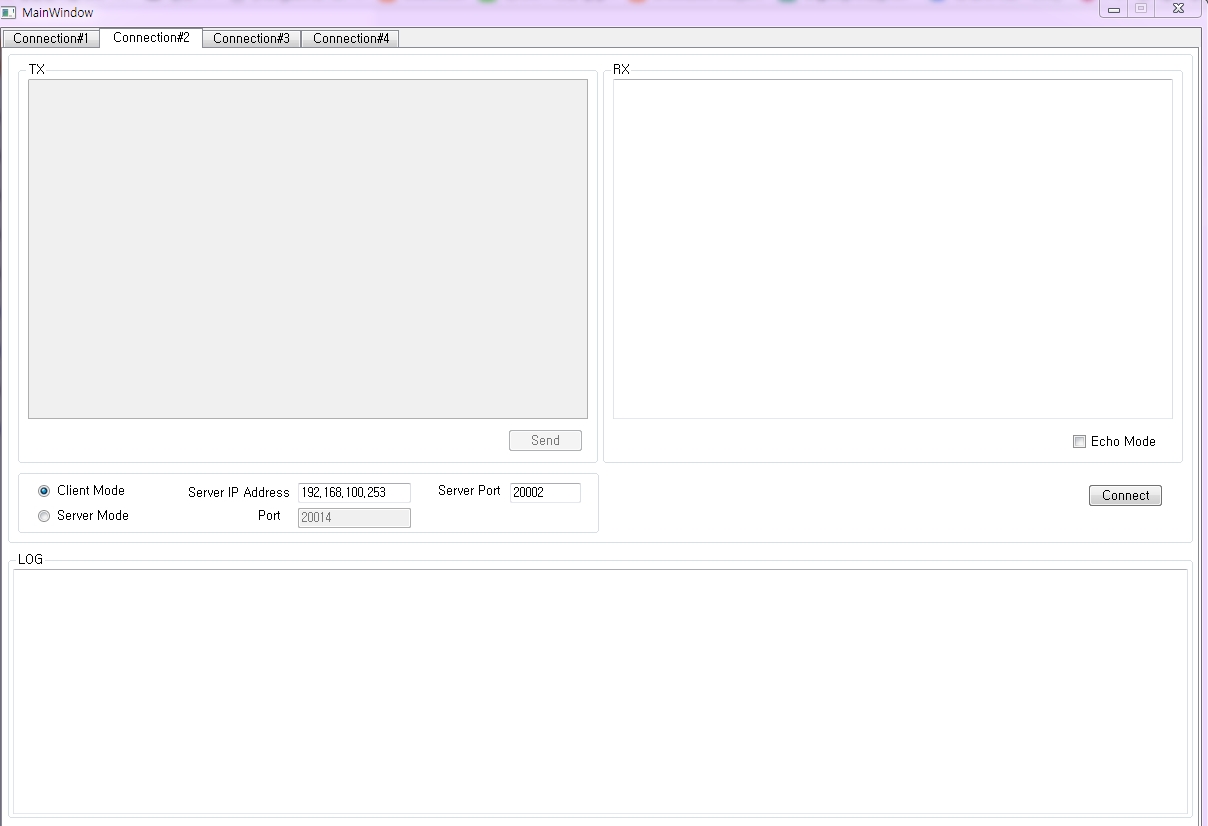

CDS_TEST어플에서 “Connection#2”를 선택하고,

Server IP Address와 Server Port를 설정한다.



TX 창에 문자를 입력하고, Send 버튼을 누른다.



PC에 터미널 창에 표시가 된다.



RX 테스트는 PC 터미널 창에서 문자를 입력하면 CDS_TEST 어플에 RX창에 표시가 된다.
