1. BT200 Slave / Master 통신하기
어BT200 모듈은 Bluetooth 중 SPP 통신 프로토콜만 지원하는 보드 입니다.
준비물은 아래와 같습니다.
l CR-BT200 Module : 2ea
l CR-BT200-IB1 Board : 2ea
l AT100 보드 : 2ea
l IoT Thing Debug Board (CR-IOT-ATDBG1) : 2ea
l 20Pin Cable : 2ea
l 3pin Serial Cable : 2ea
l USB to Serial RS232 Module : 2ea
l Mini USB Cable : 2ea
l 5V AC DC Adapter : 2ea

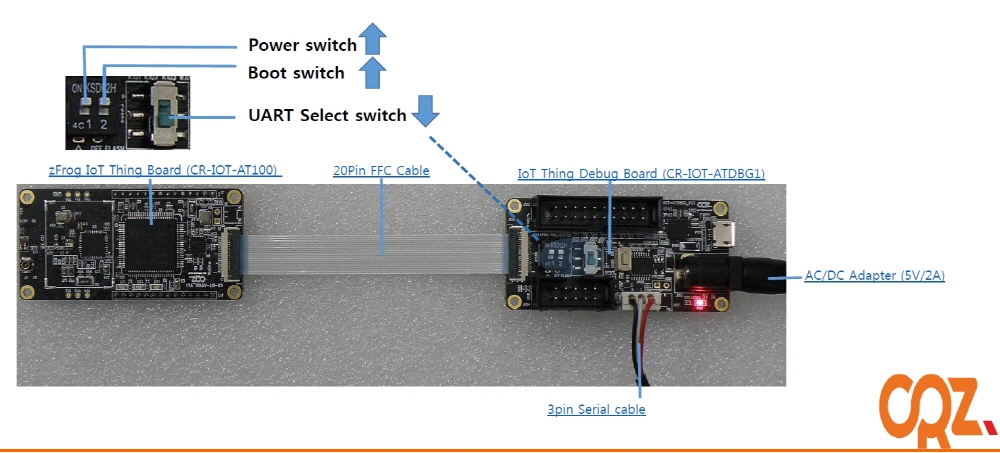

AT100에 이미지는 아래 링크에 이미지를 Write하기 바랍니다.
http://crztech.iptime.org:8080/Release/mango-IoT/CR-IOT-AT100/BT200/
m32l1_iotk_at100_BT200_150817_1645.zip
압축을 풀고, project\Debug\Exe\ 디렉토리에 있는 Hex파일을
m32l1_iotk_at100_BT200_150817_1645.hex Write합니다.
Write하는 방법은 아래 링크를 참조합니다.

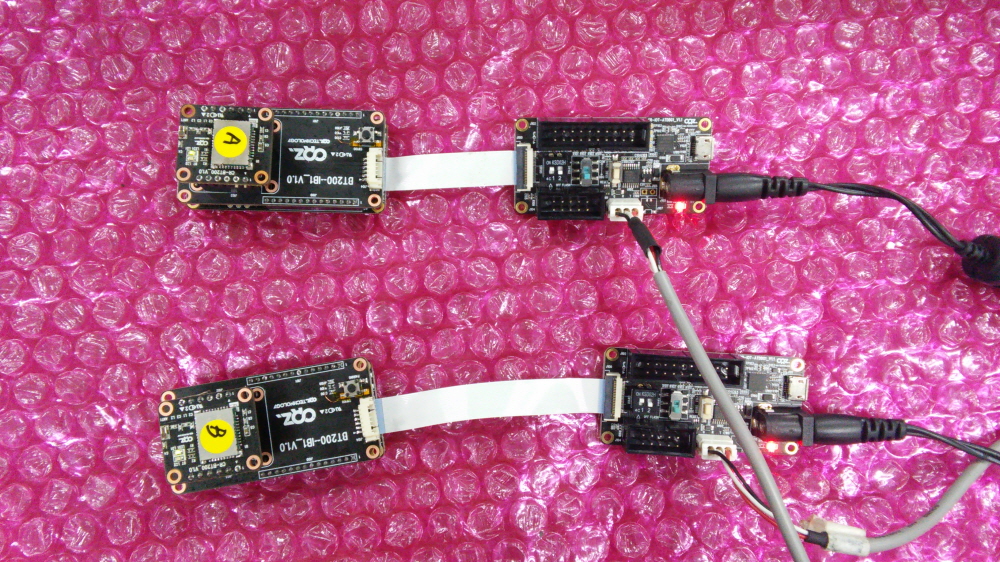

1.1. Slave 모드
설정
터미널 프로그램을 실행합니다.
보드 마다 한 개씩 실행합니다.
|
--------------------- Press menu key --------------------- 0> System Information --------------------- 1> CR-BT-200 Test - Master Mode 2> CR-BT-200 Test - Slave Mode --------------------- x> quit |
2번 선택
|
Test_BT200_Slave() S
--------------------- Press menu key - Slave Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8> Send Data: ABCDEFGH01234 --------------------- a> AT CMD: discoverable start |
“a” 선택합니다.
Discoverable start가 됩니다.
1.2. Master 모드
설정
다른 터미널 창에서는 1번을 선택하여 Master 모드를 선택합니다.
|
--------------------- Press menu key --------------------- 0> System Information --------------------- 1> CR-BT-200 Test - Master Mode 2>
CR-BT-200 Test - Slave Mode --------------------- x> quit
1 is selected
Test_BT200_Master() S
--------------------- Press menu key - Master Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8> Send Data: ABCDEFGH01234 --------------------- a>
AT CMD: inquiry start b> AT CMD: inquiry stop c> AT CMD: spp connect d> AT CMD: spp disconnect |
“a>
AT CMD: inquiry start” 선택합니다.
|
RX Size: 32, RX Data: ATA00=01 2葺 41 54 41 30 30 3D 30 31 07 00 04 32 F1 F1 05 02 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0D 0A << Receive Inquiry Result >> Slave
BT Addr: 04 32 F1 F1 05 02 |
검색해서 Slave BT의 address를 찾게 됩니다.
|
--------------------- Press menu key - Master Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8> Send Data: ABCDEFGH01234 --------------------- a> AT CMD: inquiry start b> AT CMD: inquiry stop c>
AT CMD: spp connect d> AT CMD: spp disconnect --------------------- RX Size: 32, RX Data: ATA80=03 41 54 41 38 30 3D 30 33 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0D 0 |
“c>
AT CMD: spp connect”
“c” 입력
선택 spp connect를 합니다.
1.3. 서로 문자 통신하기
|
--------------------- Press menu key - Master Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8>
Send Data: ABCDEFGH01234 |
Connect가 되었으므로 8번 메뉴를 선택하여, 서로 문자가 전송되는지 확인 하면 됩니다.
결과
|
RX Size: 14, RX Data: ABCDEFGH01234 |
2. 스마트폰과 SPP 통신하기
스마트폰은 대부분 Master입니다.
2.1. BT200 Slave 모드
설정
터미널 프로그램을 실행합니다.
보드 마다 한 개씩 실행합니다.
|
--------------------- Press menu key --------------------- 0> System Information --------------------- 1> CR-BT-200 Test - Master Mode 2> CR-BT-200 Test - Slave Mode --------------------- x> quit |
2번 선택
|
Test_BT200_Slave() S
--------------------- Press menu key - Slave Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8> Send Data: ABCDEFGH01234 --------------------- a> AT CMD: discoverable start |
“a” 선택합니다.
Discoverable start가 됩니다.
BT200은 준비가 되었습니다.
2.2. 스마트폰과 통신하기
SPP 통신하는 어플을 다운로드 받습니다.
“Bluetooth spp pro” 어플을 설치했습니다.
BT200과 연결하기

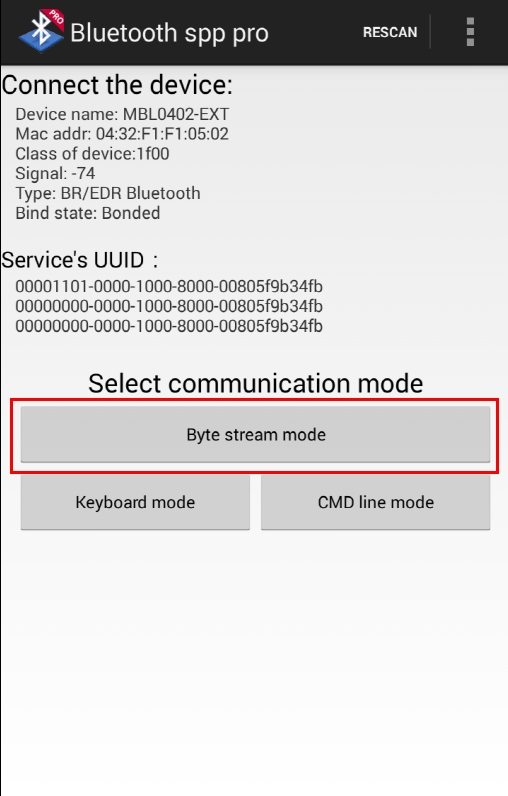

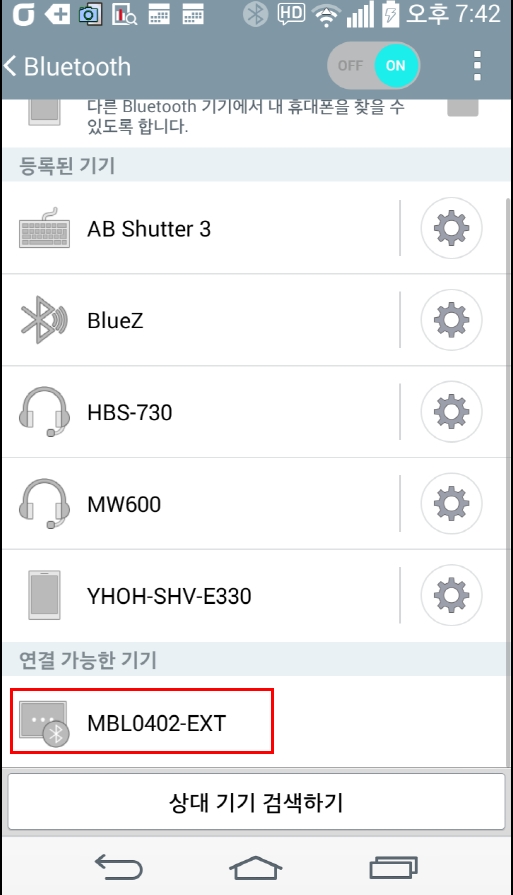

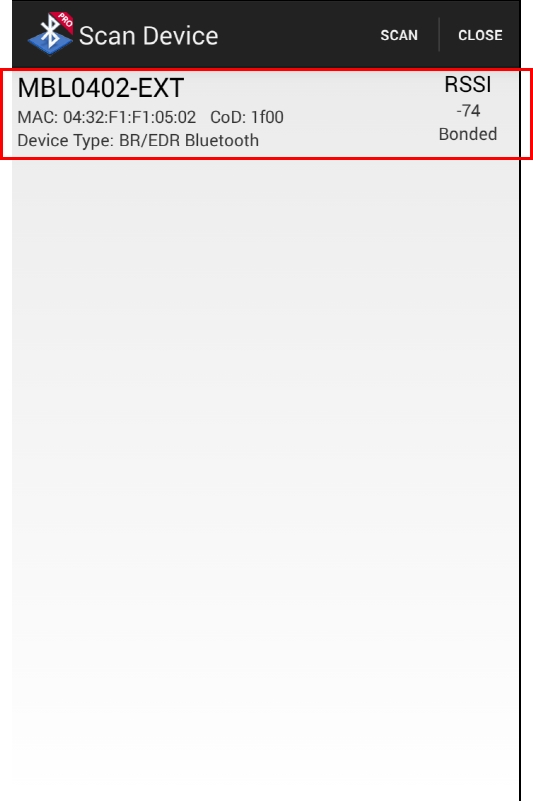

MBL0402-EXT 라고 나옵니다.
선택하면 Pairing합니다.
“1234”를 입력합니다.

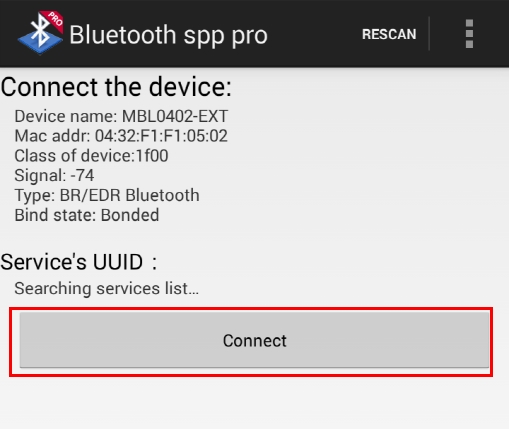

어플을 실행합니다.
“Connect”를 선택합니다.

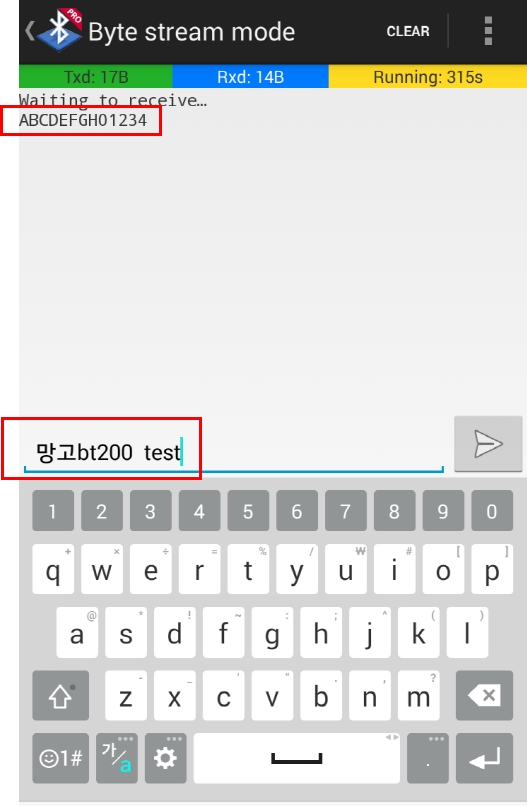

스마트폰에서 전송하면 BT 모듈이 수신을 합니다.
|
RX Size: 17, RX Data: 망고bt200 test |
BT200에 모듈에서 8번 선택하면
스마트 폰에서 받게 됩니다.
|
--------------------- Press menu key - Slave Mode --------------------- 0> Reset BT --------------------- 1> Normal Mode 2> Stream Mode --------------------- 5> AT CMD: state 7> AT CMD: firmware version --------------------- 8>
Send Data: ABCDEFGH01234 --------------------- a> AT CMD: discoverable start --------------------- RX Size: 32, RX Data: ATA80=04 41 54 41 38 30 3D 30 34 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0D 0A |
내용
