1. 시스템
구성
1.1.
보드 설명

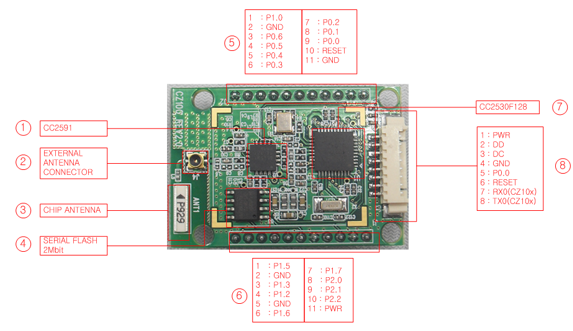

1.1.1. CM-Z100
CC2530+CC2591 ( Long Range ZigBee Module )
1.
2.4 Ghz RF Front End
2.
외부 dipole 안테나를 연결할 때 사용하는
안테나
3.
칩안테나
4.
Serial Flash
5.
외부 커넥터 1
6.
외부 커넥터 2
7.
CC2530
8.
외부 커넥터 3
1.1.2. CM-Z101
CC2530 ( Short Range ZigBee Module )
1.
balanced-to-unbalanced
transformer
2.
외부 dipole 안테나를 연결할 때 사용하는
안테나
3.
칩안테나
4.
Serial Flash
5.
외부 커넥터 1
6.
외부 커넥터 2
7.
CC2530
8.
외부 커넥터 3
1.1.3. CM-CC-DEBUGGER
TI사의 CC-DEBUGGER와 동일한 동작을 하는 보드
1.
상태 LED
2.
USB mini 커넥터
3.
CC2511
4.
Reset 스위치
5.
타겟에 연결할 커넥터
6.
보드 디버그용 커넥터
1.1.4. CM-Zx-DEBUG
CM-Z100, CM-Z101 보드의 모든 기능을 검증하기 위한 보드
* 주의 : CM-Z100, CM-Z101 보드 장착 시 실크 면을 맞춰서 꼽는다 반대로 꼽는 일이 없도록 한다.
1.
BATTERY 와 DC 5V, USB POWER를 선택하는 스위치
2.
배터리를 연결하는 커넥터. 2.5V ~ 3.3V 입력해야
한다.
3.
아덥터로 5V를 입력하는 커넥터
4.
가까운데 PC가 있다면 USB로도 전원을 입력하는 커넥터
5.
CM-Z100, CM-Z101 보드의 8핀 커넥터와 1:1 연결 되어 있음
l 주의 CM-Zx-SERIAL은 연결하지 않는다.
CM-Zx-SERIAL 출력 전류가
낮기 때문에 오직 CM-Z100, CM-Z101만 연결 합니다.
6.
CM-Z100, CM-Z101 커넥터
7.
보드에서 사용하는 포트를 끊을 수 있게 설계된 점퍼
회로도
참고
8.
외부에 디바이스를 연결하기 위한 커넥터
9.
CM-Z100, CM-Z101의 UART1에 연결된 시리얼 포트
10.
Reset Switch
11.
CM-CC-DEBUGGER연결하는 커넥터

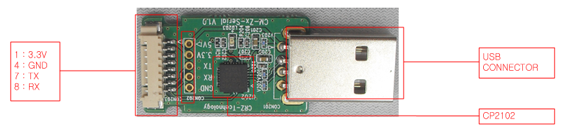

1.1.5. CM-Zx-SERIAL
CM-Z100, CM-Z101 보드를 간단히 테스트 하기 위한 시리얼 보드
* 주의 : Serial 보드의 3.3 V를 이용할 때는 최대 ??? mA 이하의 장비만 연결을 하도록 한다.
