1. VCP( Virtual COM Port )
1.1.
VCP 란
USB 가 나오기 전 컴퓨터들은 외부 장치와 통신을 하기 위한 포트로 Serial 포트와 Parallel 포트를 사용 하였습니다.
시리얼 포트의 경우 대부분 게임 컨트롤러나 마우스, 패러렐 포트는 프린터에 연결하여 사용하였습니다.
이 당시 많은 하드웨어 개발자는 시리얼 포트를 사용하여 보드를 개발하였습니다.
거기다가 보드 디버깅 툴로는 LED보다는 Pritnf가 더욱 효과적이었기 때문입니다.
그러나 USB가 대중화 되기 시작하면서 더 이상 시리얼 포트와 패러렐 포트가 필요하지 않게 되었습니다.

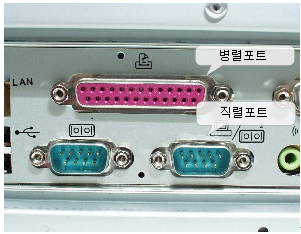

예전 컴퓨터
I/O 패널
1.3.
VCP 사용방법
대부분 VCP 장비들을 USB에
꼽으면 USB Driver를 찾습니다.
알맞은 driver를 설치하면 아래와 같은 화면을 볼 수 있습니다.
시작-> 설정 -> 제어판 -> 시스템 -> 하드웨어 -> 장치 관리자 (Windows XP 경우)

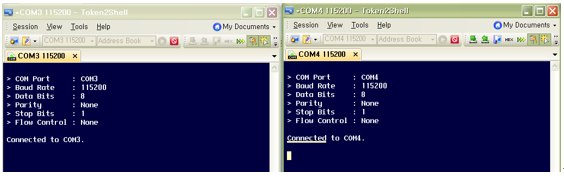

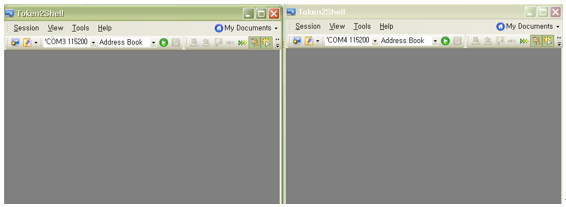

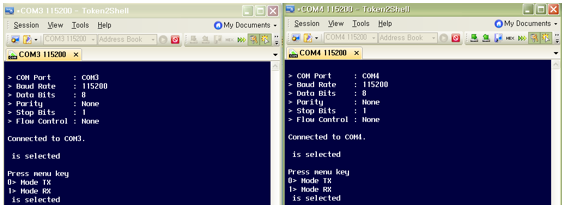

사진의 경우 VCP가 COM3, COM4로 잡혔습니다.
2. 빠른 시작 방법

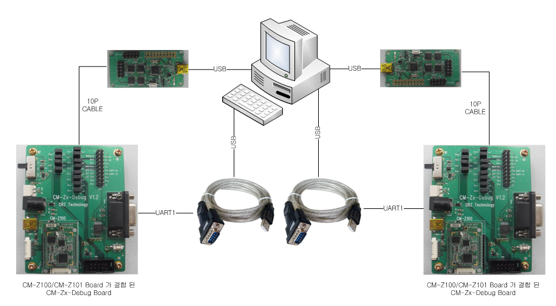

2.1.1. 구성
2.1.2. Program Writing
1.
소스 다운로드 : http://cafe.naver.com/embeddedcrazyboys/14363
2.
Flash Programmer를 실행 시킵니다.
3.

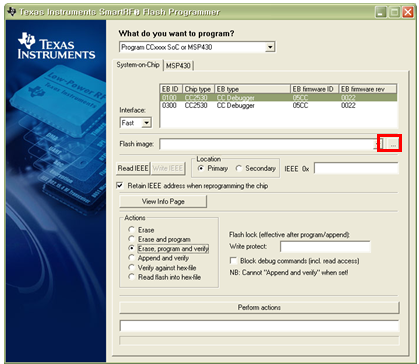

아래와 같이 설정 합니다.
4.

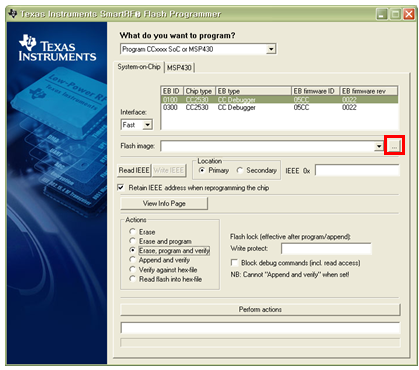

빨간 박스를 눌러서 CC2530-Software
Examples 의 per_test.hex 파일을 로드 합니다.
경로는
CC2530.SRC.TX.RX.POLLING.2011.0916\ide\srf05_cc2530_91\iar 입니다.
5.

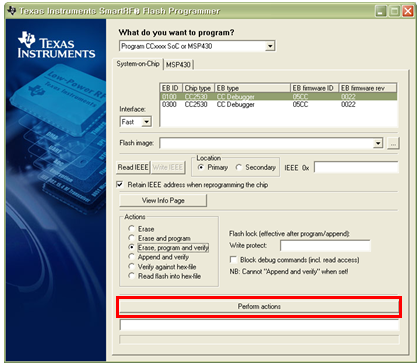

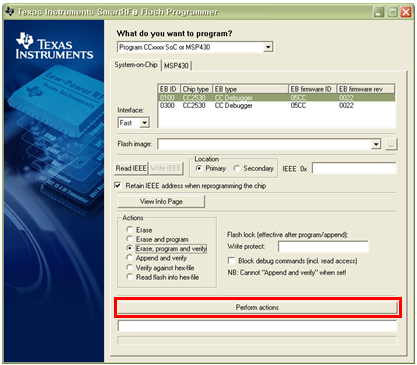

Perform actions 를 눌러서 writing 합니다.
2.1.3. 테스트
1.
SmartRF Studio 를 실행 시킵니다.
2.

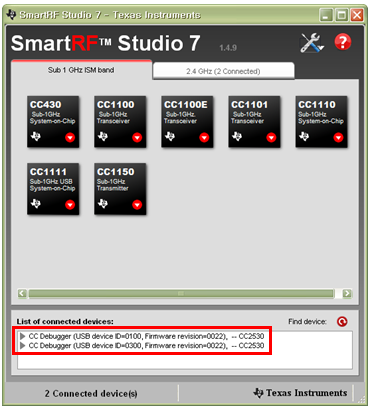

아래와 같이 나오는지 확인합니다.
List of connected device 의 USB device ID는
다를 수 있습니다.
3.

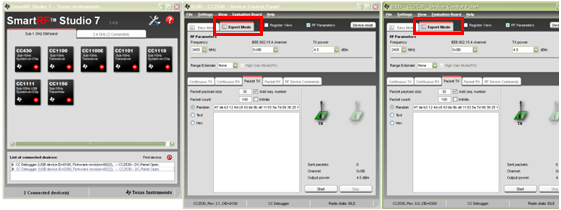

빨간 박스를 더블 클릭합니다.
Device Control Panel에서 아래 사진의 빨간색 박스를 클릭하여
Expert Mode로 들어 갑니다.아래와 같은 사진을 볼 수 있습니다.
4.

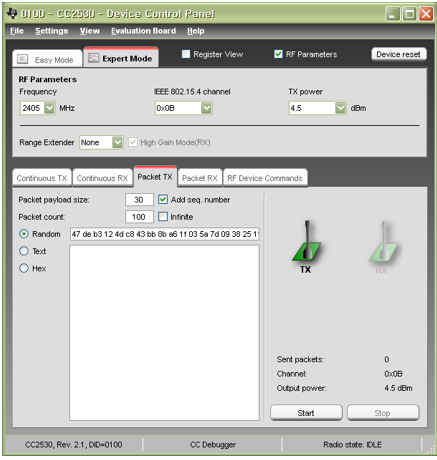

한 디바이스는 tx 모드로 설정을 합니다.
5.
한 디바이스는 rx 모드로 설정을 합니다.

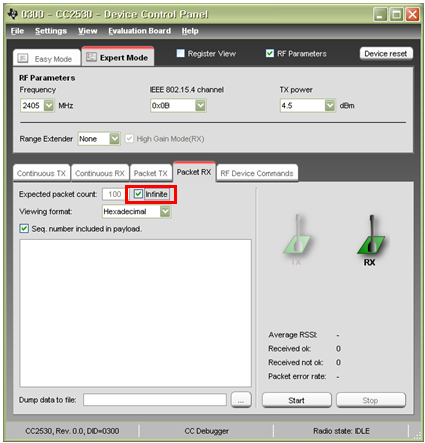

빨간
박스를 꼭 체크해 줍니다.
6.
Rx Panel 먼저 Start를 누릅니다. 그 다음
Tx Panel의 Start를 누릅니다.
7.

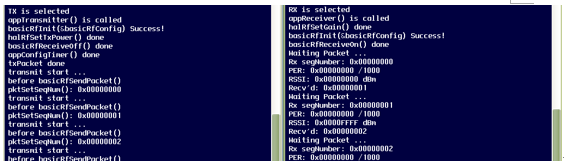

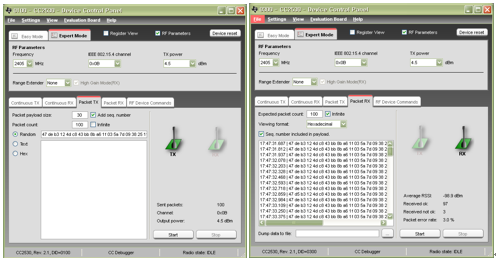

아래와 같이 나오면 성공한 것 입니다.

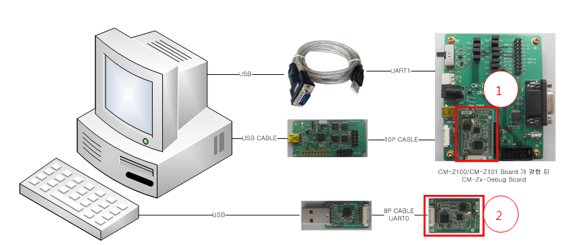

2.2.
1개의
CM-CC-DEBUGGER/ 2개의 CM-Z100/1개의
CM-Zx-DEBUG/1개의 CM-Zx-SERIAL 구성
여기서
주의 할 점은 1의 모듈은 uart 1으로 컴파일을 해야
하며, 모듈 2는
uart0로 컴파일 하여 writing 해야 한다.
2.2.1. 구성
내용
